我們在進行電柜制作中，在拿到圖紙后，首先要做的就是對電柜整體進行排版了，那么在一般電柜制作中的排版原則和要求是什么呢？現在我們來粗略的講一講。

1. 電氣柜排版應按照排版圖排版。

2. 在無排版圖時，應根據各元器件的類型和散熱要求來排版。排版時應保持橫平豎直的原則。

3. PLC，開關電源，空氣開關等電子元器件應布置在上方。因為電子元器件要防金屬屑，防水，防潮，防塵，通風散熱等。PLC上通常有防止雜物掉入的貼紙，在接線和安裝時不可揭去，只有在安裝完成，準備通電時，才可將其揭去，以利于散熱。

4. 中繼，固態等應布置在中間位置。若空間有限置也可布置在上方或下方。

5. 端子排，電源排等應布置在下方位置。即便于出線，又不會有螺絲，線頭等掉入其它元器件中。

6. 各元器件的上方和下方與線槽的距離應保持在20mm以上，以便于接線。

7. 排風扇，凸輪開關等不應與線槽和底板有沖突。

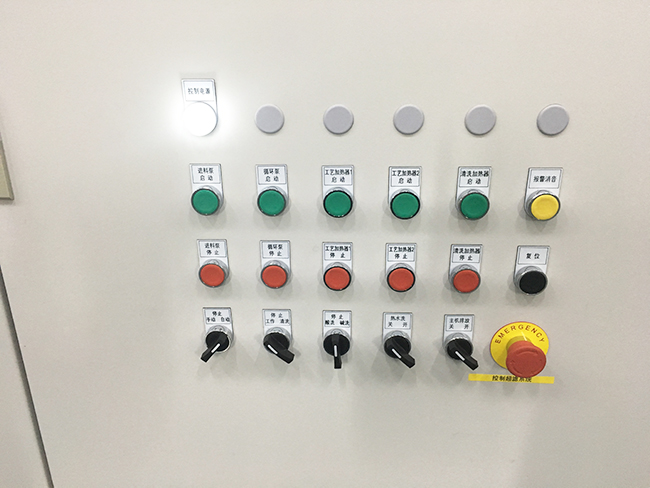

8. 裝于電氣柜門上的按鈕，元器件等，既便于操作，又不影響開關門，和電氣柜內的元器件沒有沖突。

9. 各元器件的布置應不影響接線。

10. 線槽和導軌應安裝牢固，平行。螺釘不應過高，以免防礙元器件安裝。采用M4×6十字半圓頭螺釘安裝，Φ3.2的鉆頭打孔，M4的絲錐攻牙。

11. 線槽和導軌安裝好后，應將底板安裝孔開好，底板清理干凈。

12. 將電器元件牢固安裝于導軌上，按照各電器元件的散熱要求和干擾留出合適的間隔距離。

其實在我們實際操作和工作中，不同的地方，不同的公司，具體的要求也不一樣，但是基本上和上面所說到的這些不會有太大的出入，我們也可以把上面所講的當作自己在電柜排版時的一個具體參考標準。對于細節的嚴格把控，源于我們依斯倍對客戶服務態度的認真負責，也是我們依斯倍時刻嚴格遵循的生產制造理念。
