依斯倍作為一家中荷合資企業以先進的設計理念、制造工藝和產品性能競爭市場，用我們在歐洲累積的豐富廢水廢氣處理工程從業經驗服務客戶，為客戶企業實現可持續發展提供專業的解決方案。結合依斯倍項目部工程師在設備操作方面的經驗，本文重點介紹污水處理常用液位計中連桿浮球液位計的工作原理及安裝。

1、工作原理

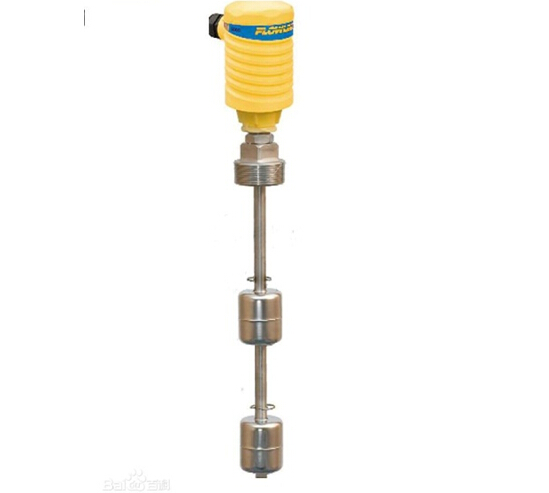

連桿浮球液位開關分為基本型和可調型?；拘统鰪S時已將液位開關的接點依據用戶要求調好，可以直接安裝使用。而可調型的開關接點則可以根據現場要求由現場操作人員進行調整，使用方便、靈活。LSL連桿式浮球液位開關分接線盒、連桿、浮球等部分。在不銹鋼連桿內對應每個控制液位點均裝有一個磁感應開關，浮球內裝有只在某一個層面產生強磁的特殊磁束單元。浮球隨液位變化并作用于浮球磁感應開關時（同一水平位置），接點動作并輸出接點狀態信號；當液位下降沒有浮力作用于浮球時，浮球保持常態。浮球上下添加不銹鋼止位環，以鎖定浮球的活動范圍。

2、連桿浮球液位開關的使用重點注意事項

（1）浮球開關所接電路電壓必須小于磁簧開關最高電壓，電流必須小于其最大工作電流。

（2）浮球開關連接在電路中，其起動電流必須小于1A(或0.5A)。

（3）浮球開關連接在電路中，其消耗功率最大為10W、20W、40W、50W，若電路的功率大于其額定功率，可能會導致磁簧燒毀。

（4）浮球開關必須經過繼電器然后再控制其它負載，也可以給PLC直接采集信號。

（5）浮球開關應避開大的變頻器及大功率的電動機和電容器。

（6）浮球開關所控制位置出廠前已設定好，請不要隨意移動固定浮球用環扣位置，環扣移動將可能導致浮球開關信號輸出錯誤或無信號輸出。

3、電纜浮球液位開關的安裝說明

（1）安裝位置應遠離進水口，否則開關會因進水口的波動大而造成誤動作。（2）若開關裝置于混凝土池壁，可加裝L型角鋼支架。

（3）若開關裝置于攪拌區域，可安裝防波管或防波擋板。

（4）選擇管的內徑大于浮球直徑的法蘭連接管。

（5）配線時建議使用Φ8mm多芯電纜。
